奔驰新S级轿车燃油表指示失准的处理方法

2010-06-30 18:47:36 维修资料 0 FavoriteLoadingAdd to favorites

  涉及车型:奔驰W221底盘的新S级轿车。

  故障现象:组合仪表上的燃油表指示失准。

  故障原因:燃油箱内部线束的(燃油液位传感器和滤清器部件)线束插头松动。

  对策措施:更换燃油箱内部线束的插头并更换燃油滤清器。请参考下面的操作步骤进行维修。

  (1)将左前座椅调整到前极限位置,然后拆下左后座椅,以便拆卸座椅下面的燃油箱内部线束插头。

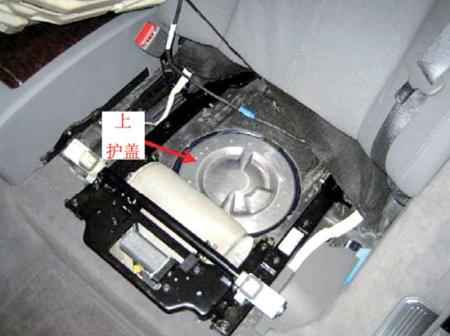

  图1

  (2)拆下燃油箱上护盖(图1),拆下燃油滤清器(图2),使用奔驰专用工具(W220 589 02 99 00)拆下燃油箱内部线束插头(图3),更换插头的针脚。

  图2

  图3

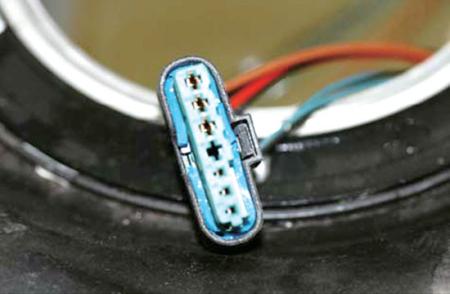

  (3)将所有针脚更换完毕后,将插针锁扣锁止,并更换插头中的橡胶密封圈(图4)。

  图4

  (4)更换燃油滤清器,并安装燃油箱上护盖和左后座椅。跟踪记录不同燃油位置时,对应的燃油表指针的指示是否正常。

()
