荣威R750i轿车GPS显示偏差的故障说明

2010-06-30 19:10:22 维修资料 0 FavoriteLoading收藏

  涉及车型:上汽荣威R750i轿车。

  通报内容:使用GPS导航时,有时会出现车辆实际所处的位置与导航屏幕显示的当前位置存在明显偏差。一些维修人员对GPS导航系统的维修经验较少,在此简单说明此类故障的检修方法。

  荣威R750i轿车通过GPS导航和自律导航2种方式相结合进行车辆导航。GPS导航是指由GPS天线接收卫星信号(3颗以上),将相应的信号传送至导航主机,导航主机根据接收到的卫星信息计算出车辆的经纬度坐标、速度以及时间等信息进行导航。自律导航是指为提高汽车导航定位精度,通过车速传感器和陀螺传感器进行定位。导航主机将处理后的数据与导航光盘存储的道路数据等相关信息进行匹配,将最终处理得到的信息显示在DVD 显示屏中。当汽车因为行驶到地下隧道或高层楼群等遮掩物下或因为出现故障而捕获不到GPS卫星信号时,只有自律导航起作用。如果导航主机长时间不能接收卫星信号,导航系统便长时间进行自律导航,从而导致导航偏差不能修正而逐步累积,最终出现导航偏差较大的情况。下面对导航主机不能接收卫星信号故障的检修方法进行说明。

  对策措施:具体检修方法请参考下面的步骤,重点应检查GPS天线和导航主机以及二者之间的电缆线。

  (1)将车辆开至空旷的地方。

  图1

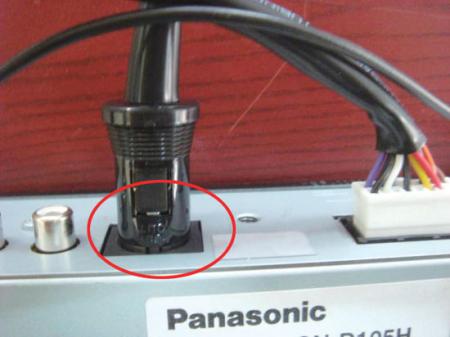

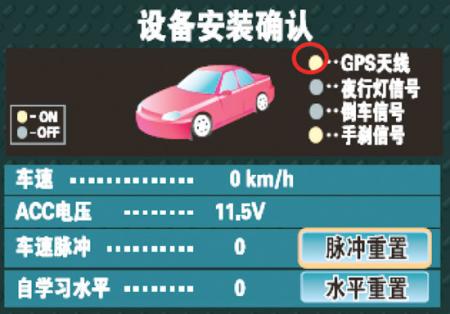

  (2)选择导航“选单”选项中的“各种设定”选项,进入后选择“设备安装确认”选项。在“设备安装确认”界面中(图1),确认“GPS天线”项目左侧的圆点是否显示为黄色。如果是黄色则说明GPS接收卫星信号工作正常,可尝试更换导航主机进行排查;如果圆点为灰色,则表明GPS未接收到卫星信号,应重点检查GPS天线、天线与后行李舱内导航主机之间的电缆以及GPS导航主机(图2)。

  图2

  (3)在导航过程中,如果DVD屏幕上的颜色出现变化或不稳定等现象,通常是导航主机后的视频输出端子松动(图3)。

  图3

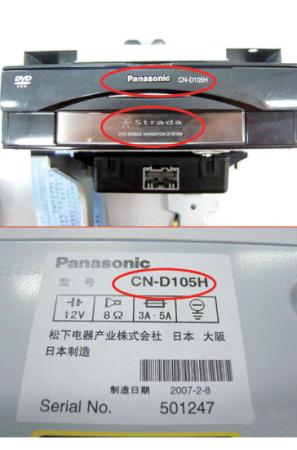

  注意事项:目前荣威R750i的GPS导航主机有新、旧两款,且两款的光盘不能兼容,即旧的主机需要使用与其相匹配的旧光盘,新的主机需要新光盘。旧状态主机(图4)面板有Panasonic 标志,面板及底部有型号标志CN-D105H和Strada标识;新状态主机型号标志CD-VX27C0FJ,无Panasonic和Strada标志。旧状态光盘包装和光盘表面有UR标志,新状态光盘包装和光盘表面有U70标志。

  图4

()
