广汽本田1998年款雅阁故障2例

2010-06-25 20:23:21 故障案例 0 FavoriteLoading收藏

  故障1

  故障现象:一辆1998年款广本雅阁2.3 L(CG5),行驶里程为5.2万 km,客户反映在开启前照灯时,雨刮会连续动几次。

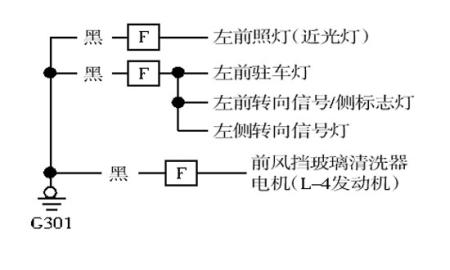

  检查分析:接车后,首先验证故障现象。将点火开关置于ON挡,打开前照灯,果然发现雨刮动了几下。不仅如此,检查时无意碰到转向灯控制手柄,左转向灯开启时,雨刮也动了几下,而再开启右转向灯时,雨刮没有动。将应急警告灯打开,发现在仪表上显示的左转向指示灯要比右转向指示灯暗些。由此可以判断,该故障有可能是前照灯、左前转向灯和雨刮器电机的共用线路存在短路或者搭铁不良所造成的。查阅维修手册,从电路图上得知:前风挡玻璃清洗器电机、左前照灯、左转向灯以及左前驻车灯共用一条搭铁线G301(图1),故障点极有可能在这个共用搭铁线上。

  图1

  故障排除:拆下左前翼子板找到G301搭铁点,测得搭铁线与车身有很大电阻(正常时应不大于1 Ω)。用砂纸打磨搭铁点后重新固定,打开前照灯以及左转向灯,雨刮不再工作,故障排除。

  回顾总结:本故障由于前风挡玻璃清洗器电机、左前照灯、左转向灯以及左前驻车灯共用的G301搭铁线接触不良,当打开前照灯或者左转向灯时,电流会反向进入前风挡玻璃清洗器电机。由前风挡玻璃清洗器的工作原理可知,当操作前风挡玻璃清洗器向前风挡喷水时,雨刮器会同时动作几下。而此时打开前照灯或者左转向灯时,也就相当于操作前风挡玻璃清洗器喷水,从而导致雨刮器工作。

  故障2

  故障现象:一辆2000年产广本雅阁2.3 L(CG5),行驶里程为8万 km,客户反映点火开关处于关闭位置,点火钥匙没有从点火开关上拔下,此时打开车门出来再关上车门时,门锁会自动关开几次。

  检查分析:经检查,该车故障现象与客户描述的一样。根据故障现象分析,原因可能是以下几个方面:①车内多路控制单元故障;②门锁故障;③门锁相关线路故障。连接故障诊断仪HDS检查车内多路控制单元,无故障码存储。于是拆下驾驶员侧门内饰板,检查门锁相关线路线束插头并进行电压检测,无意识地发现门提在锁的位置时有电压,而在开的时候电压无变化,由此证明门提开关(锁芯开关)不能正常开启与关闭。

  故障排除:更换驾驶员侧门锁驱动电机后故障排除。

  回顾总结:由于长时间使用,驾驶员门锁驱动电机工作无力,不能把门提开关正常打开,门提内相关传动机构的锁芯开关非正常开启导致了本车的故障。

(王艳成)
